　割とこう珍妙な形状ではありますが…
スポンサーリンク


[IP Force - 特開2017-35138] image via J-PlatPat

　これは「操作装置」の特許ですが、
19)【発行国】日本国特許庁(JP)
(12)【公報種別】公開特許公報(A)
(11)【公開番号】特開2017-35138(P2017-35138A)
(43)【公開日】平成29年2月16日(2017.2.16)
(54)【発明の名称】操作装置
(51)【国際特許分類】
Ａ６３Ｆ 13/24 (2014.01)
Ａ６３Ｆ 13/92 (2014.01)
Ｇ０６Ｆ 3/0338 (2013.01)
【ＦＩ】
Ａ６３Ｆ 13/24
Ａ６３Ｆ 13/92
Ｇ０６Ｆ 3/0338 ４１１
【審査請求】未請求
【請求項の数】11
【出願形態】ＯＬ
【全頁数】29
(21)【出願番号】特願2015-156479(P2015-156479)
(22)【出願日】平成27年8月6日(2015.8.6)
(71)【出願人】
【識別番号】310021766
【氏名又は名称】株式会社ソニー・インタラクティブエンタテインメント
(74)【代理人】
【識別番号】110000637
【氏名又は名称】特許業務法人樹之下知的財産事務所
(72)【発明者】
【氏名】橋本 誠
(72)【発明者】
【氏名】宮崎 良雄
(72)【発明者】
【氏名】荒木 孝昌
(72)【発明者】
【氏名】楠 俊宏

　という事で出願日は結構前になっていますね。

(57)【要約】
【課題】把持しやすい操作装置を提供すること。
【解決手段】操作装置（情報処理装置１Ａ）は、本体部と、本体部の一端側に設けられた操作部（右側操作部３）とを備え、操作部は、外装を構成する操作部側筐体（外装構成部３２Ａ）と、操作部側筐体に配設され、入力操作を受け付ける入力部（アナログコントローラーＢＣ１、ボタンＢＣ２，ＢＣ４，ＢＣ５）とを備え、操作部側筐体は、使用者の片手によって把持される把持部ＧＰＲを有し、把持部ＧＰＲは、片手における１つの指（薬指ＲＨ４）が当接される第１当接部ＣＰ１と、当該１つの指とは異なる他の指（小指ＲＨ５）が当接される第２当接部ＣＰ２と、当接部ＣＰ１，ＣＰ２とは反対側に位置し、片手における所定の部位（拇指球ＲＨ６）が当接される第３当接部ＣＰ３と、各当接部ＣＰ１，ＣＰ３の間の第１寸法、及び、各当接部ＣＰ２，ＣＰ３の間の第２寸法を、それぞれ調整可能な調整部と、を有する。
【選択図】図１３
43456PSPIII13

　とされているので、操作装置限定での情報開示となっているようです。
　この他、「特開2017-37371(P2017-37371A)」は

(57)【要約】
【課題】小型の振動子を採用できる操作装置を提供すること。
【解決手段】使用者によって把持される筐体３１と、筐体３１に配設されて入力操作を受け付ける入力部と、筐体３１内に配置されて振動を発生する振動子（モーター３３）とを備え、筐体３１は、筐体３１における第１側面部（正面部３１１）の少なくとも一部を構成し、振動子と接続される第１筐体構成部（右側延出部２６）と、筐体３１において第１側面部とは反対側の第２側面部（背面部３１２）の少なくとも一部を構成し、振動子及び第１筐体構成部のそれぞれに接続され、使用者と接触する第２筐体構成部（外装構成部３２）とを有し、第１筐体構成部は、第２筐体構成部より重量が大きく、第２筐体構成部における端縁のうち一部の端縁３２Ｌと、当該一部の端縁に対向する第１筐体構成部の部位との間には、隙間Ｇ３が形成されている。
【選択図】図１１
43456PSPIII11

　という風に、グリップ部に内蔵される振動子に関する特許となっているので他にも関連する特許がありそうなのですが…

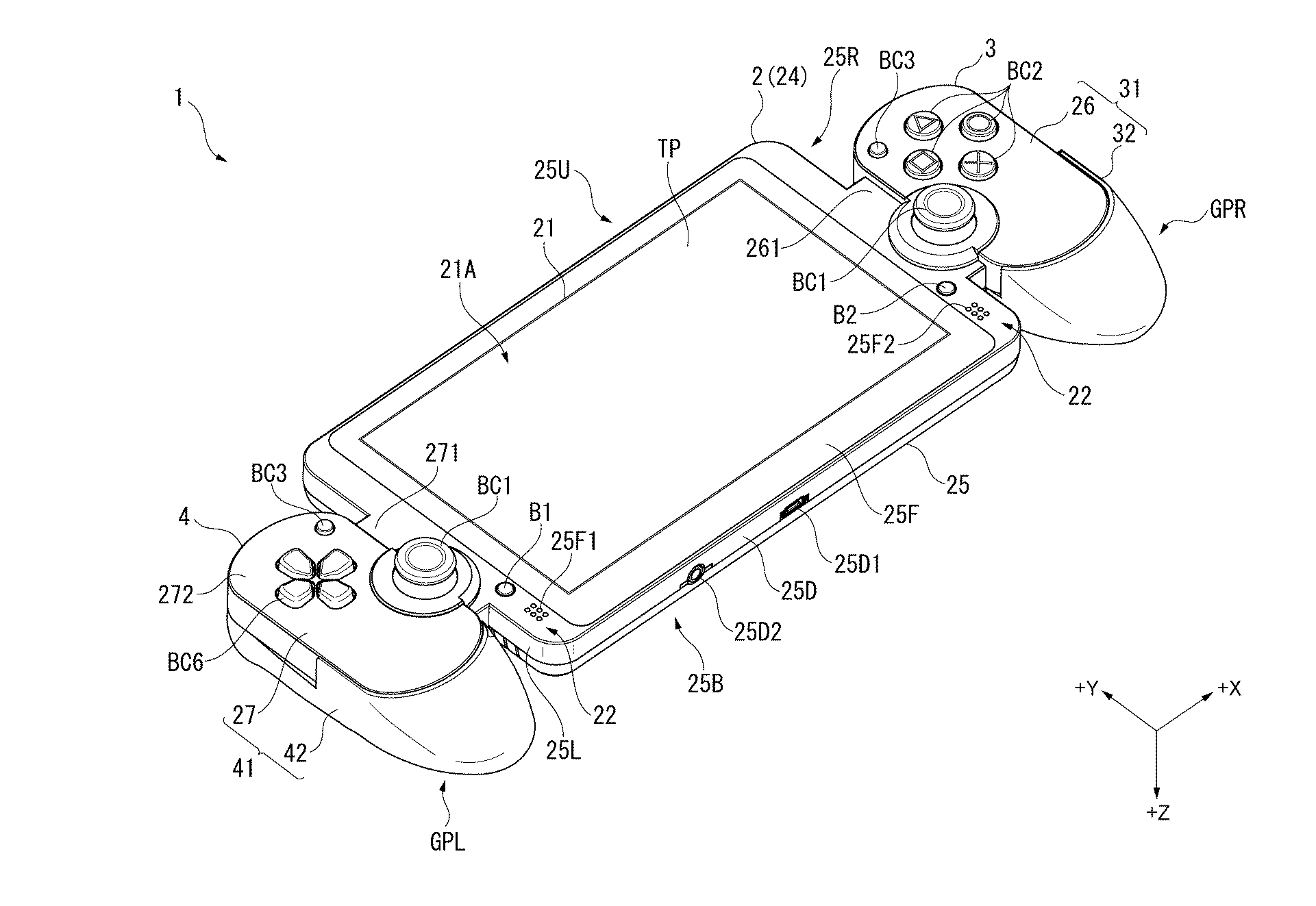

　という事で図を元にその機能を想像してみましょうか…まず図1、何かちょっと接続部が頼りない感もありますが、何かグリップが外れそうな見た目はしていますね。
43456PSPIII1

　図2も同様…何となくデタッチャブル感のあるコントローラ部ですが、外れるかどうかは何とも。
43456PSPIII2

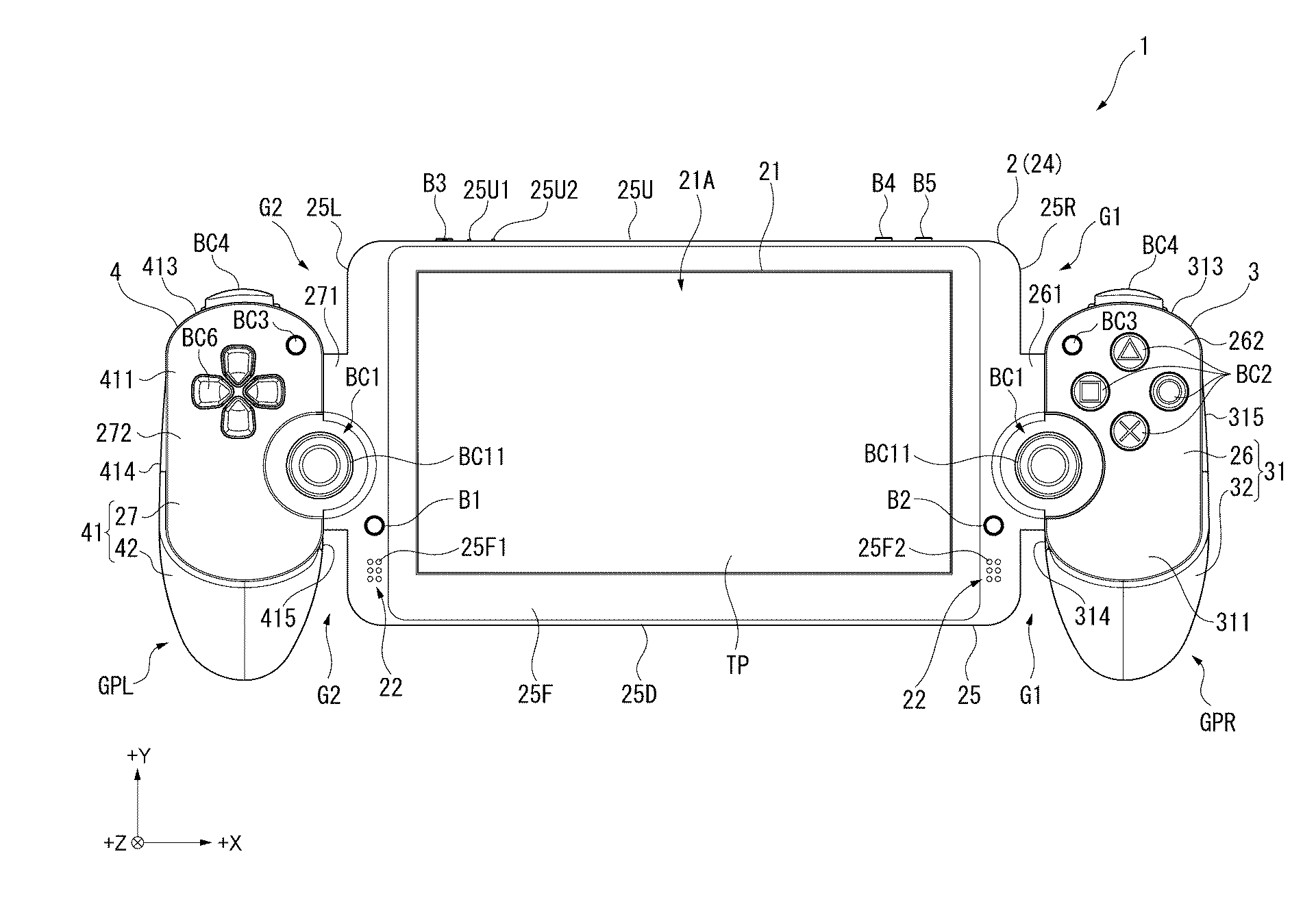

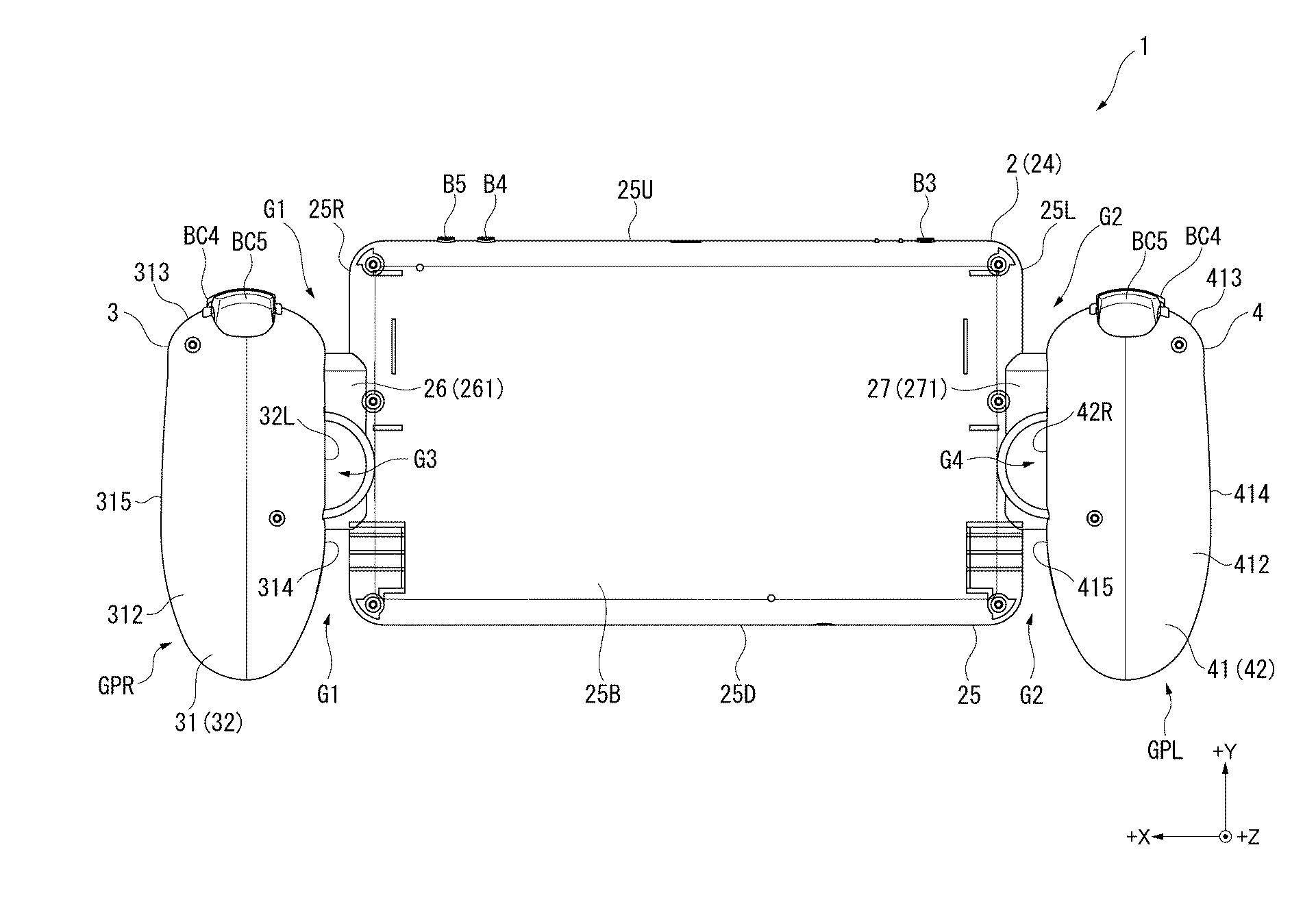

　図3は裏面より…アナログの丸いところは何なのでしょうね。
43456PSPIII3

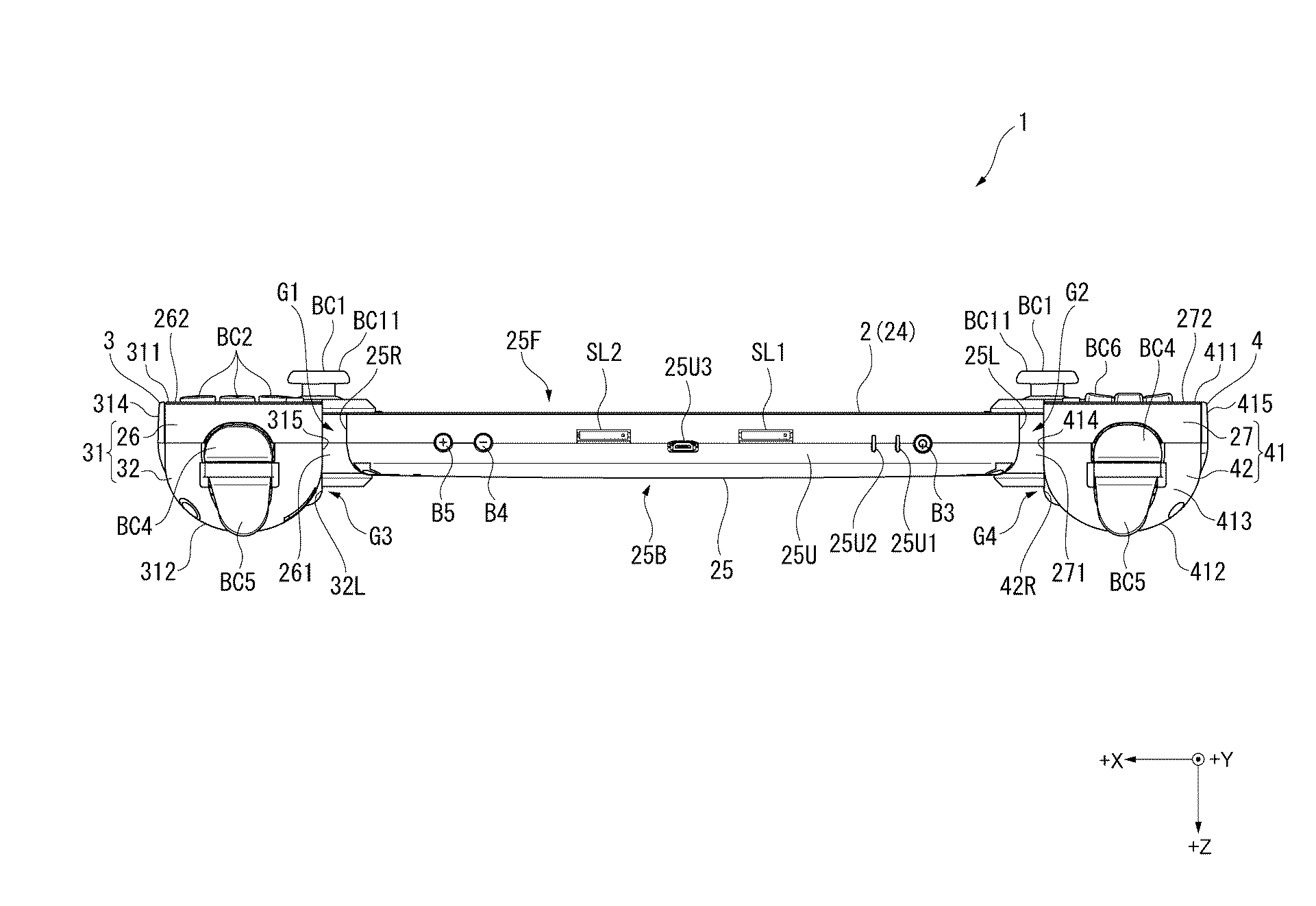

　図4は上より…L2R2の存在が確認出来るほか、ボリューム調整ボタン、カードスロット？*2、USBコネクタ、インジケータと電源ボタンでしょうか。
43456PSPIII4

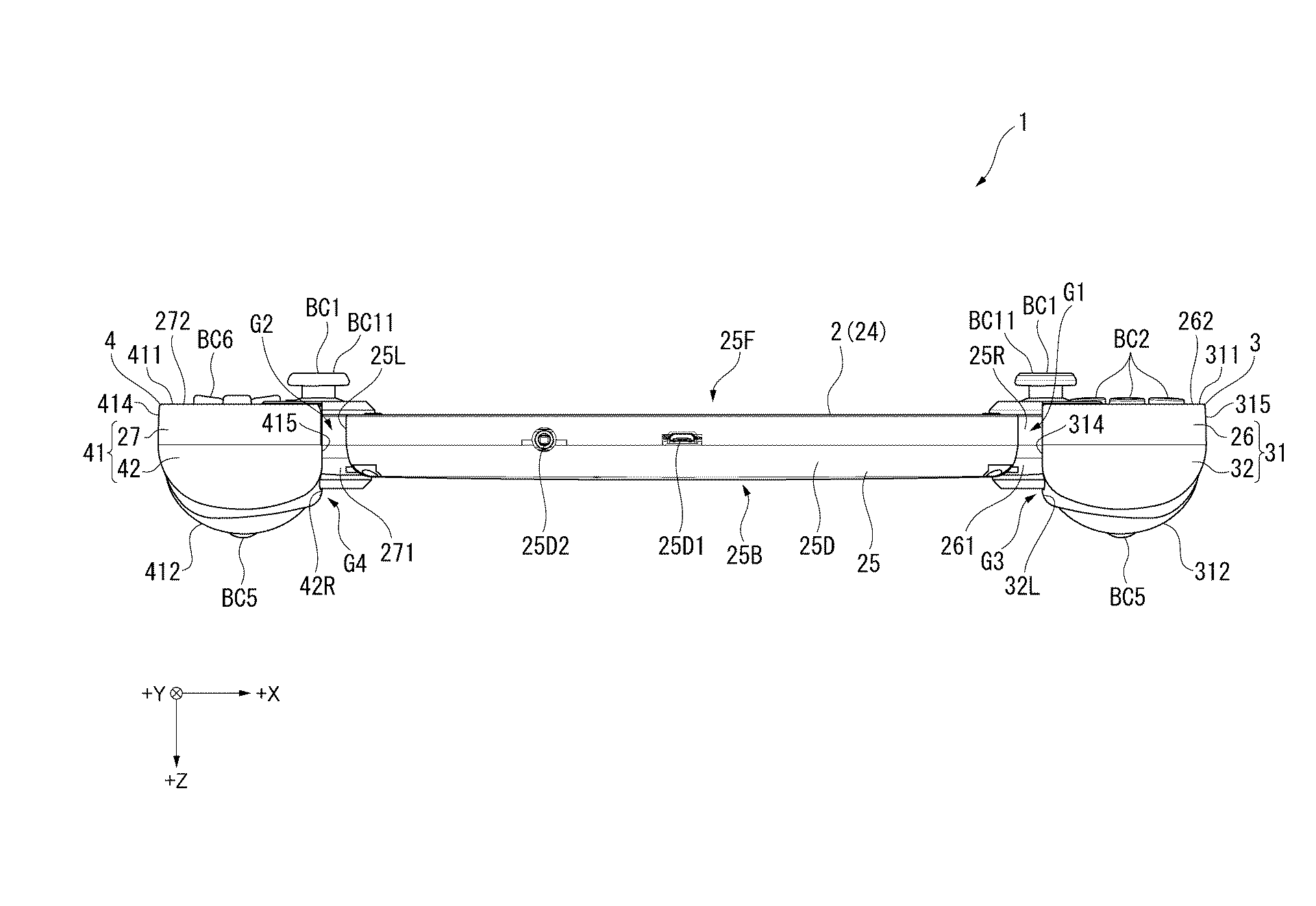

　図5は下より…下にイヤホンジャックの他、こちらにもUSBコネクタがある？
43456PSPIII5
　全部25～でまとまっているところが気になる所ですね。

　図6はこれ完全に操作装置とは関係ないような気がするのですが、入出力部の事なのでしょうか。
43456PSPIII6

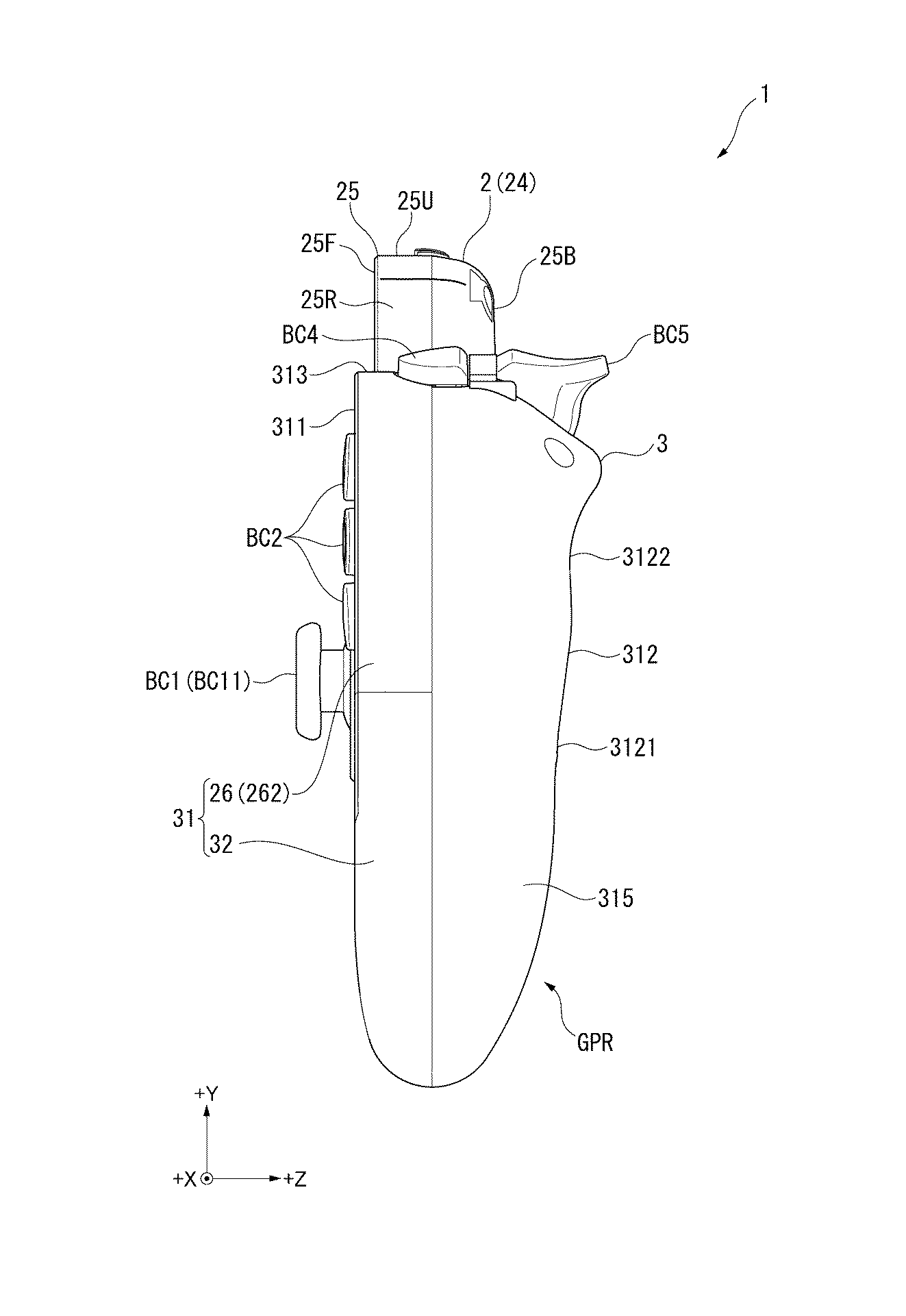

　図7は右より。アナログスティックはDS4のそれに準ずるような形状となっていそうです。
43456PSPIII7

　図8は左より。
43456PSPIII8

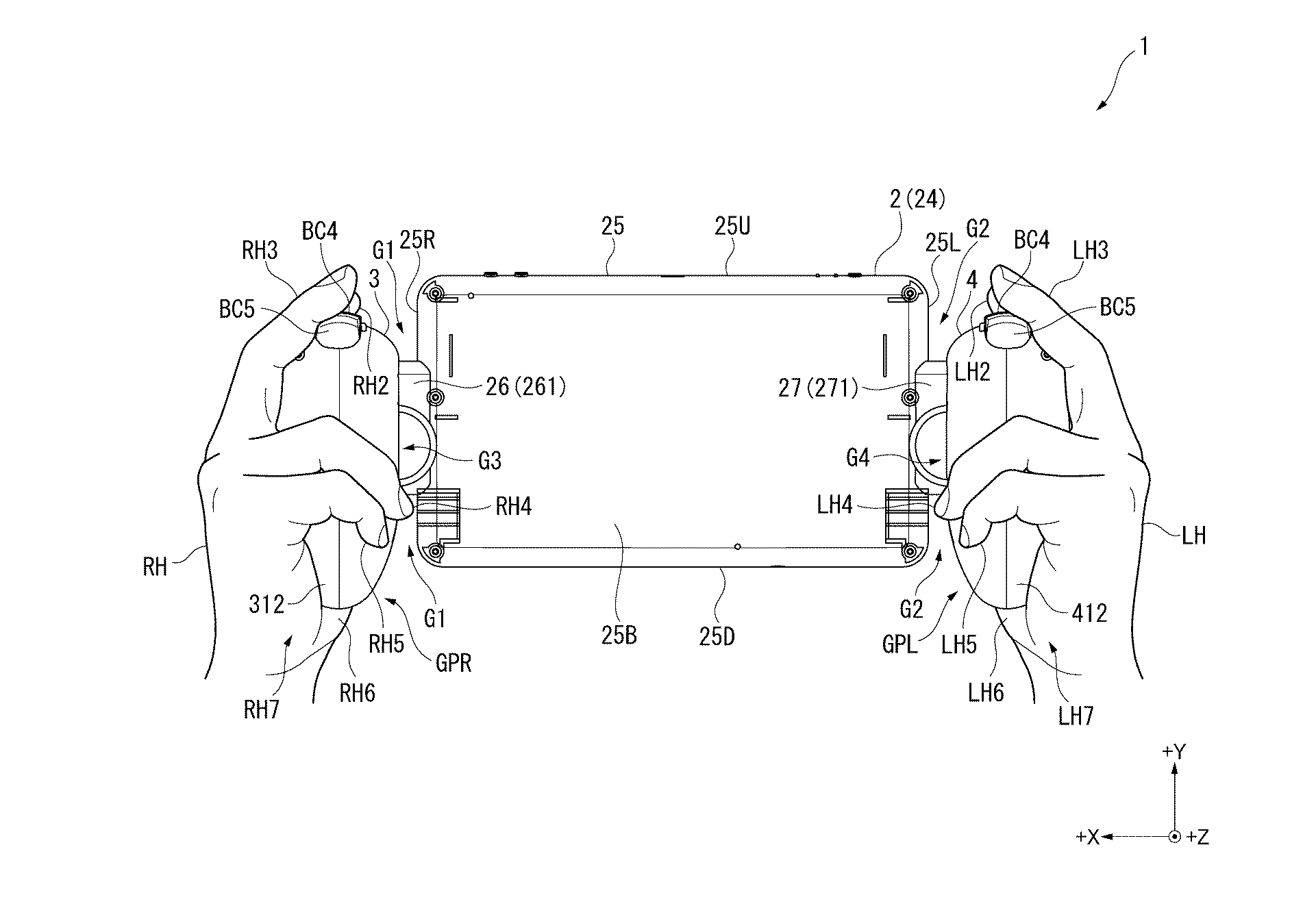

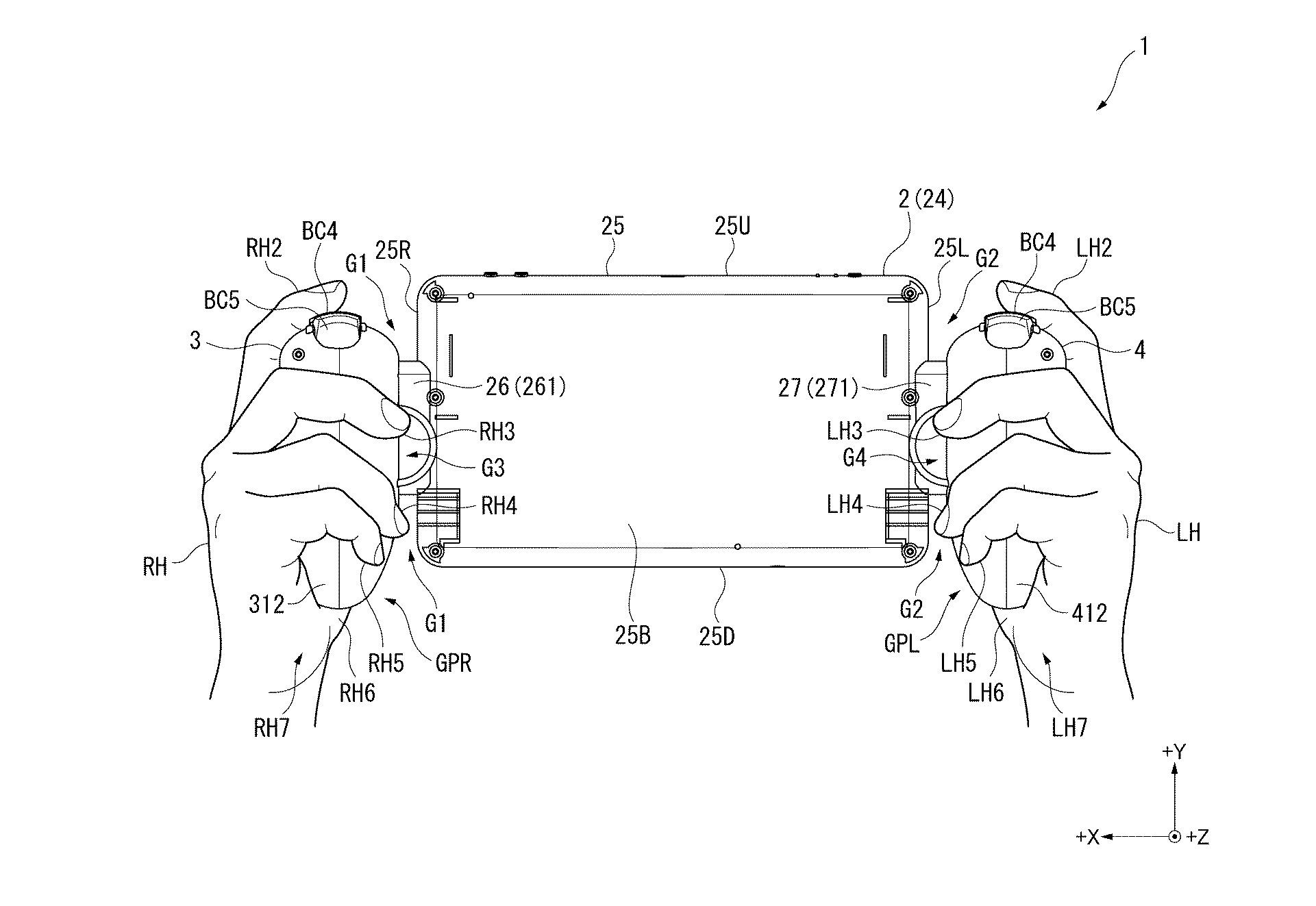

　図9は背面より手で持った場合の形状…携帯ゲーム機としてはこれでかいようにも見えますね。
43456PSPIII9

　図10は中指でL2R2押す派。
43456PSPIII10

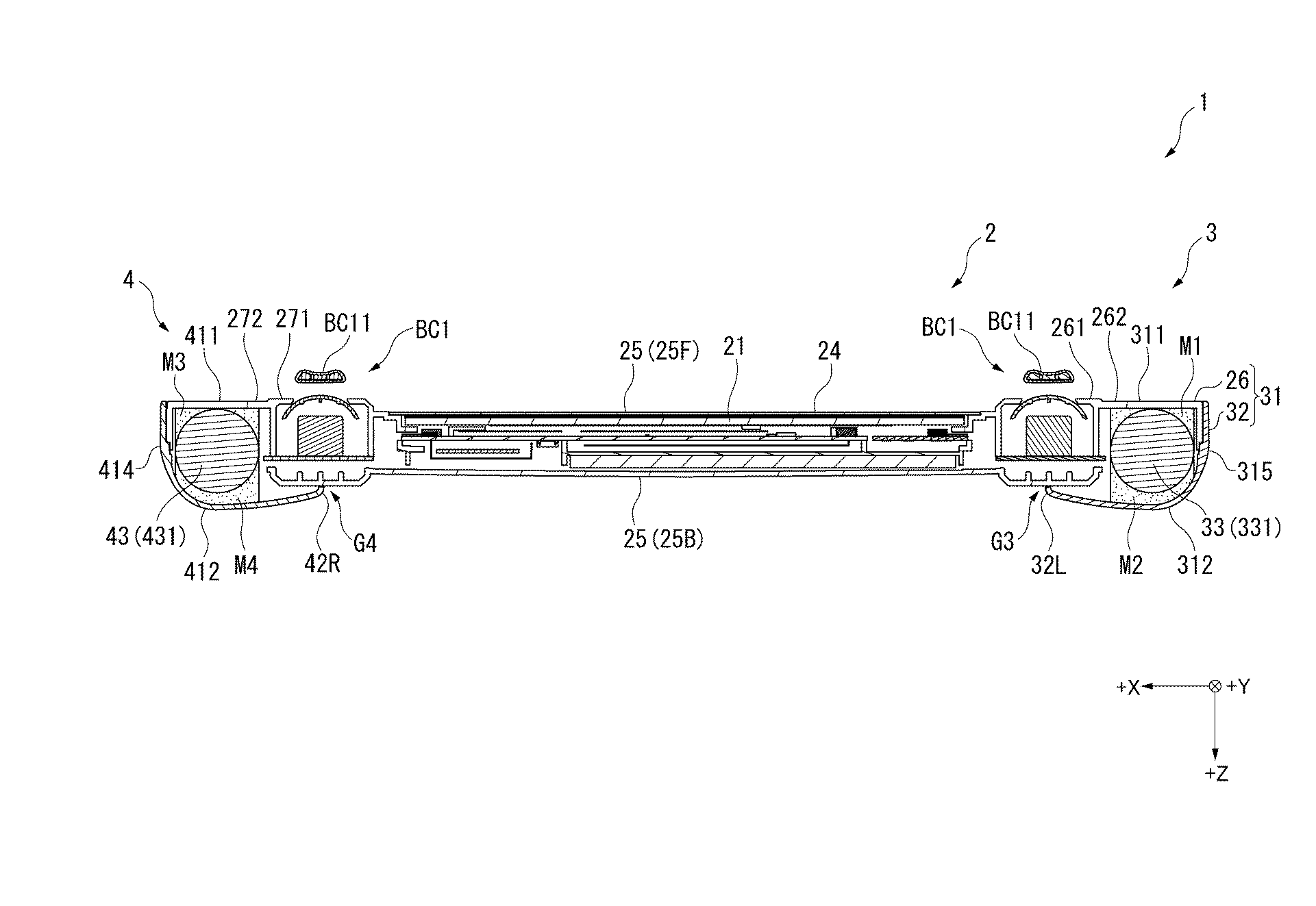

　図11は断面図…このグリップ内の丸いところが振動子のモーターと。
43456PSPIII11
　この特許の範囲に含まれているかどうか不明瞭ですが、アナログスティックが以前出願していたフォースフィードバック対応の物かは不明です。
　本体の中身も気になる所ですけどね…

　図12は操作部の右からの断面図。
43456PSPIII12
　33が振動子ですね。

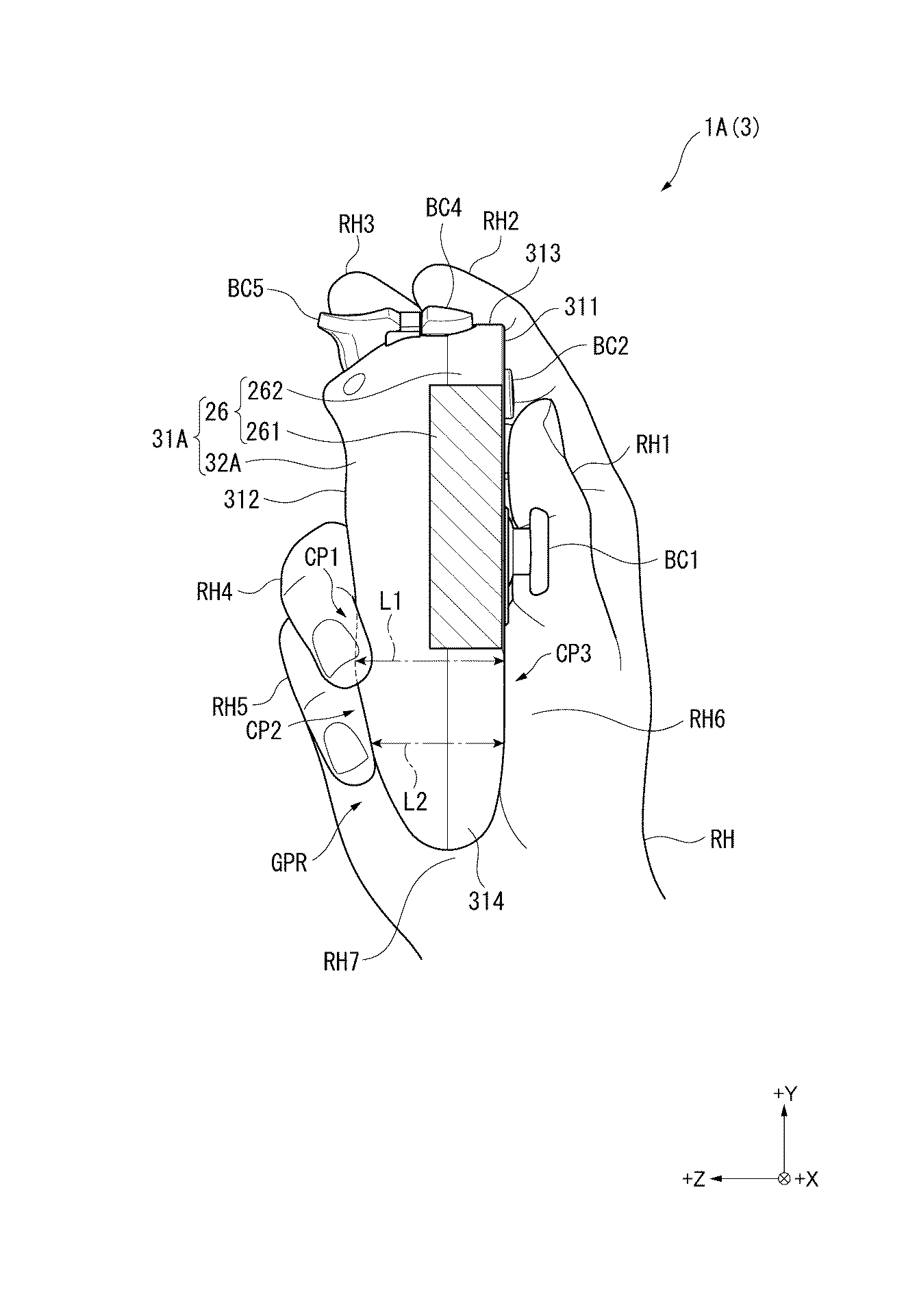

　図13は左から、グリップ部を手で持った場合を図示。
43456PSPIII13
　形状的にはDS4と同じような考え方でしょうか。

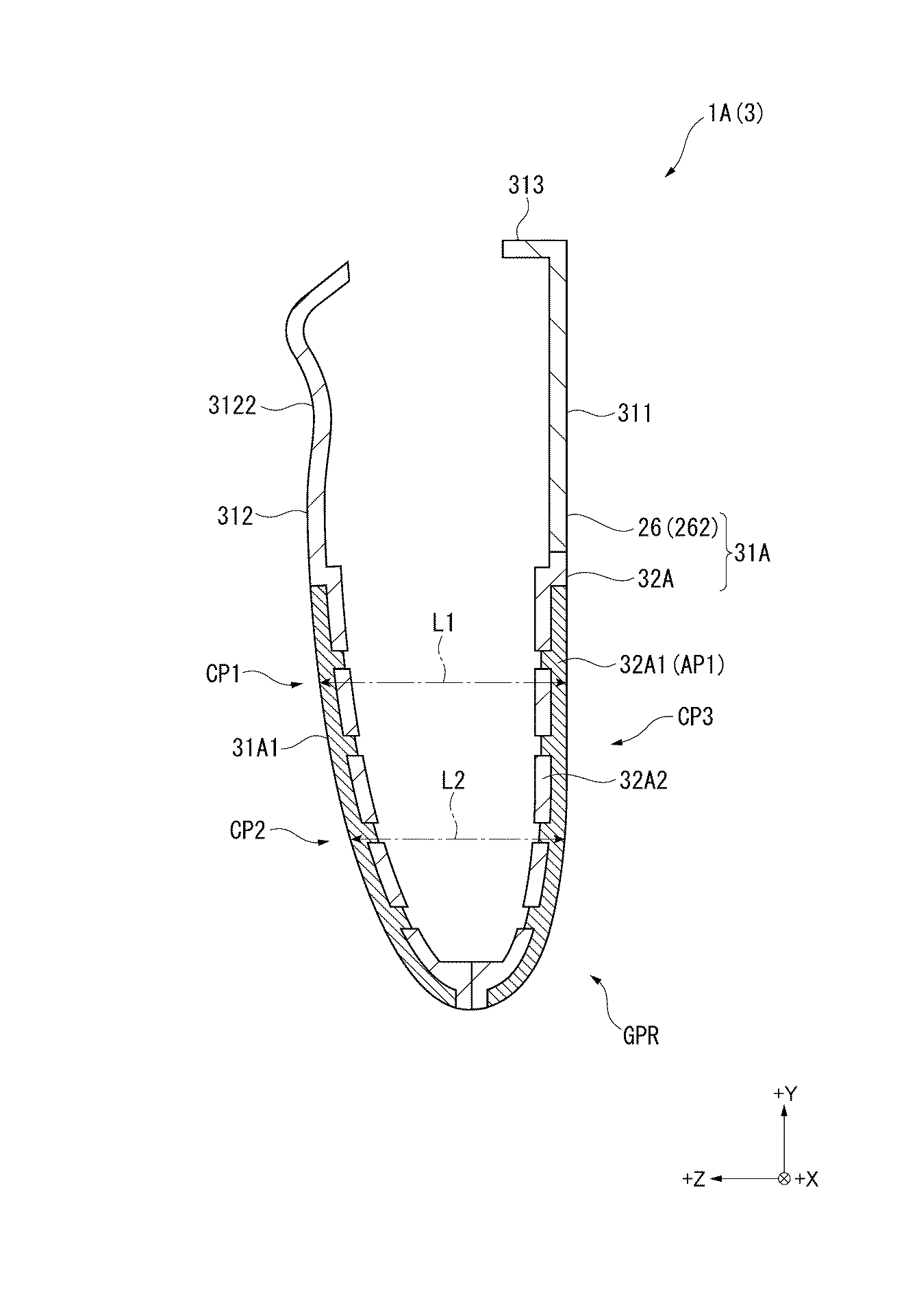

　図14はグリップ部断面形状。
43456PSPIII14

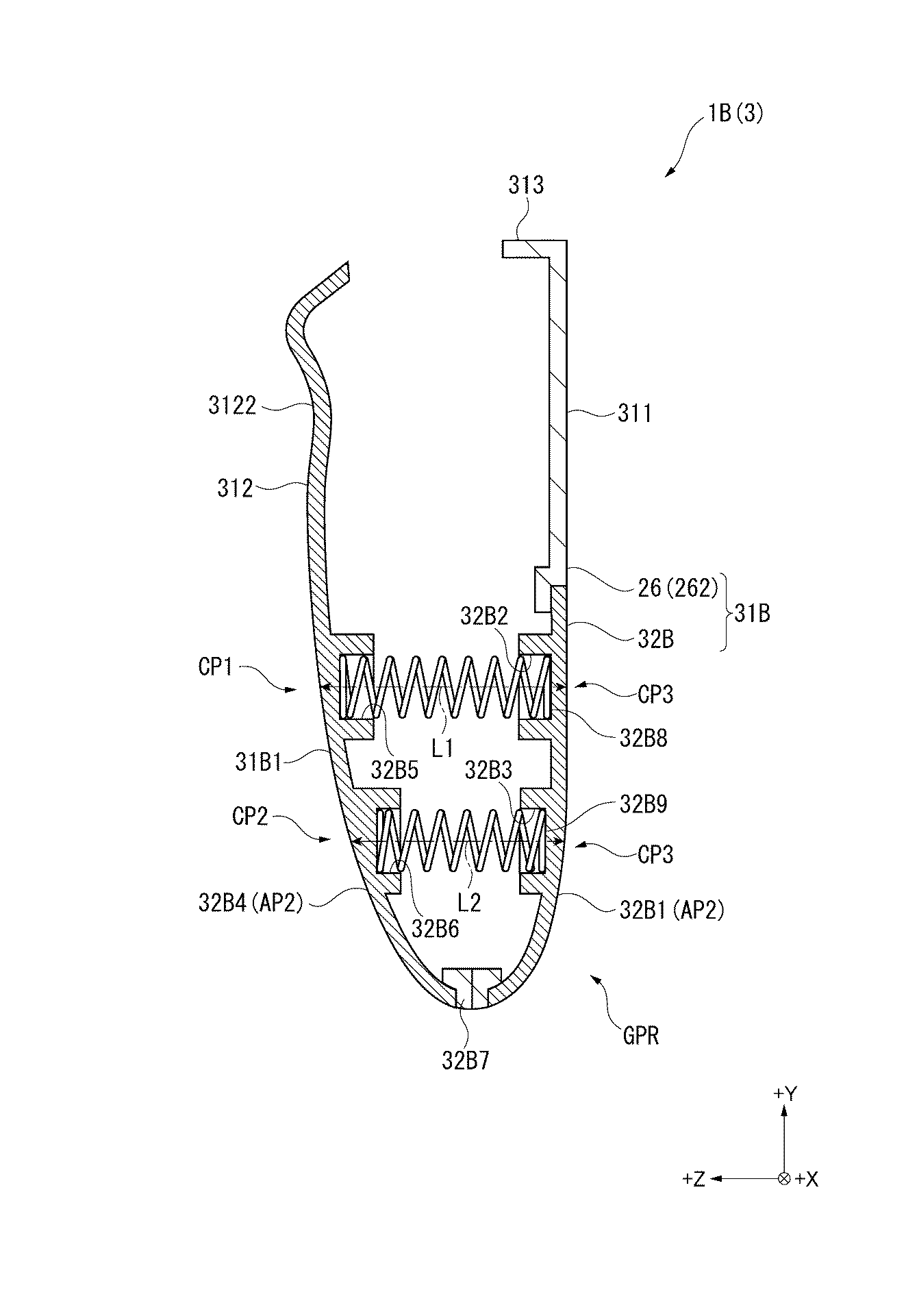

　図15は…分からない。何かバネを仕込んで握り込むことでも反応が得られるようにでもなっているのでしょうか。
43456PSPIII15

　図16にスイッチみたいな物があるので、握り込むことでも何か入力が可能になるとか？
43456PSPIII16

　…といった所ですね。
　これらの図がいつ追加されたものか不明瞭なので、これが最終的なPSP3（仮）になるかどうかは不明ですが…
　考えられている方向性としてはよりゲームコントローラ部の操作性を上げる方向を目指しているようです。

　ニシッチみたいに持ちにくい形ではないものの、かなりサイズ的に大きくなりそうなのをどう考えるかですけどね。
　続報というか本体周りの特許も公開されたら見てみたいところではあります。
